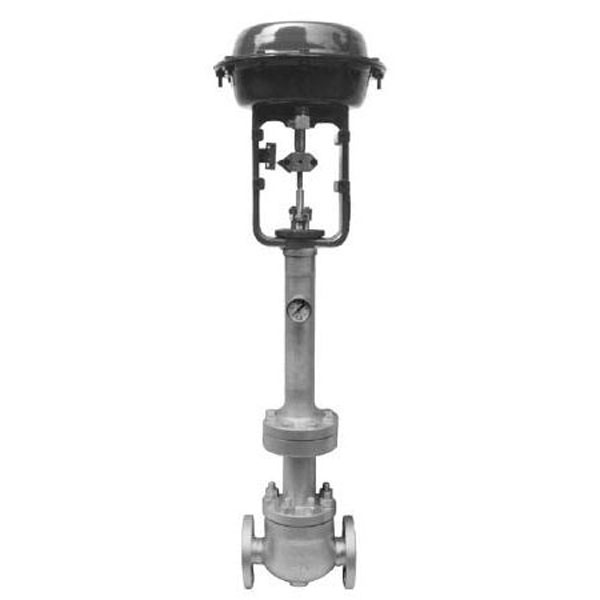

98-21000W氣動單座波紋管密封調節閥
產品說明： 一、98-21000W氣動單座波紋管密封調節閥 概述 98-21000W氣動單座波紋管密封調節閥是在消化、吸收國外先進技術的基礎上開發的產品。47/48-21000W系列產品由?F氣動執行
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、98-21000W氣動單座波紋管密封調節閥 概述
98-21000W氣動單座波紋管密封調節閥是在消化、吸收國外先進技術的基礎上開發的產品。47/48-21000W系列產品由?F氣動執行機構和21000W系列單座波紋管密封閥組成，整機抗壓差能力強。98一21000W系列產品則由氣動薄膜多彈簧執行機構和21000W系列單座波紋管密封閥組成，整機體積小、重量輕。二者的區別在于配用不同的執行機構，其閥部件相同。
21000W系列單座波紋管密封閥是在21000系列單座閥基礎上，吸收了國內外波紋管密封閥的先進技術，開發成功的新一代波紋管密封調節閥產品。它既保持了21000系列單座閥的穩定性好、泄漏量小、使用范圍廣等特點，又由于采用了波紋管密封結構并與填料密封組合形成雙重密封，因而能有效地防止工藝介質從閥門填料函中向外泄漏。該系列產品特別適用于對劇毒的、貴重的、易揮發和有放射性介質的控制，同時也適用于真空場合。

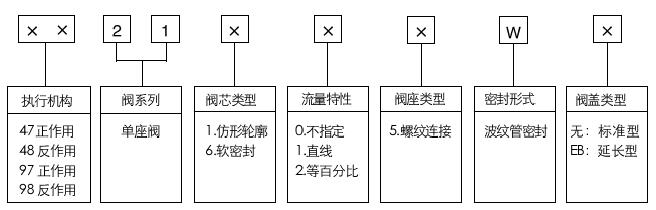

二、型號編制說明
三、主要技術參數
1.本產品企業標準代號：Q/YXBM81、Q/YXB82
2.主要技術性能指標
▲98-21000W系列氣動單座波紋管密封調節閥主要技術性能指標（見表1）
表1
|
項目名稱 |
技術指標（不帶閥門定位器） |
技術指標（帶閥門定位器） |
||
|
基本誤差 |
- |
±2% |
||
|
回差 |
- |
2% |
||
|
死區 |
- |
0.8% |
||
|
始終點偏差 |
氣開 |
始點 |
±4% |
±2% |
|
終點 |
±8% |
|||
|
氣關 |
始點 |
±8% |
||
|
終點 |
±4% |
|||
|
額定行程偏差(氣關) |
+4% |
+2.5% |
||
3、規格及連接形式（見表2）
表2
|
壓力等級 口徑（英寸） |
3/4 |
1 |
1.5 |
2 |
3 |
4 |
6 |
|
150/300 |
□○ |
□○ |
□○ |
□○ |
□■ |
□■ |
□■ |
3、固有流量特性

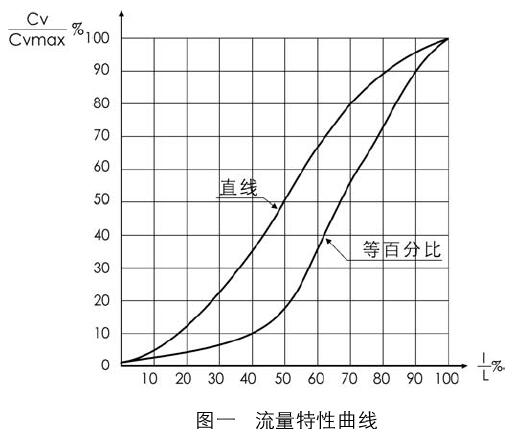

氣動單座波紋管密封調節閥有兩種流量特性：直線和等百分比流量特性，特性曲線見圖一.
固有可調比R 50:1.

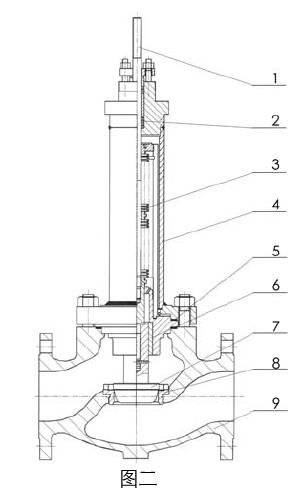

4.主要零件材料（見表3）
表3
|
序號 |
零件名稱 |
材料 |
|
1 |
閥桿 |
SUS304、SUS316、SUS630、NCF750 |
|
2 |
填料 |
P4519#M、P#316和P#6610組合使用 |
|
3 |
波紋管 |
SUS304、SUS316 |
|
4 |
閥蓋部件 |
A105、SUS304、SUS316 |
|
5 |
波紋管座 |
SUS304、SUS316 |
|
6 |
導套 |
9Cr18、Stellite No.6（不銹鋼閥體用） |
|
7 |
閥芯 |
SUS304、SUS316、SUS304或SUS316密封面堆焊、SUS304或SUS316嵌四氟乙烯 |
|
8 |
閥座 |
SUS304、SUS316、SUS304或SUS316密封面堆焊Stellite No.6 |
|
9 |
閥體 |
SCPH2、WCB、SCS |
注：也可用國內同類材料。
